PZ73刀型閘閥

一、產品特征
刀型閘閥又名刀閥，由于采用刀型閘板具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。驅動方式可選用鏈輪、手動、蝸輪、氣動、液動、電動，連接方式可選用法蘭、對夾，結構形式可選用圓形、凸耳式、梅花式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-32Mpa，公稱通徑為DN15-700mm，材質可選用鑄鐵、鑄鋼、不銹鋼。
二、刀閘閥結構特點：
1、刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。
2、閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
3、刀閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
執行標準
● 制造與驗收按標準：GB/T 12234、JB/T 8691
● 結構長度按標準：GB/T 12221
● 法蘭連接按標準：GB/T 9113、HG/T 20592、JB/T 79
● 檢驗與試驗按標準：GB/T 13927、JB/T 9092

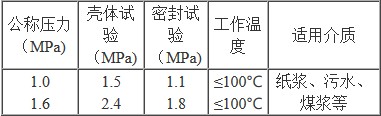

三、試驗壓力

四、主要零件材料
